Produkto apžvalga

Kompaktiškas 4 kanalų RF ryšys

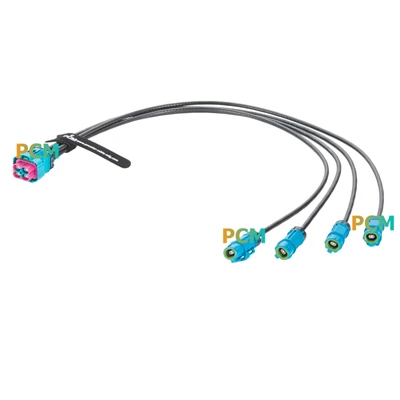

TheMini FAKRA B 2x2 iki 4 FAKRA lizdo kabelisyra kompaktiškas sprendimas keturių{0}}kanalų Mini FAKRA sąsajai konvertuoti į keturias atskiras FAKRA jungtis.

Jo 2x2 jungties konfigūracija padeda sujungti kelis bendraašius kanalus įrangos pusėje, tuo pačiu leidžiant kiekvienai FAKRA šakai nepriklausomai prisijungti prie antenų, ryšio modulių ar kitų automobilių RF įrenginių. 50-omų koaksialinė konstrukcija palaiko stabilų signalo perdavimą transporto priemonių elektronikai, kur svarbi įrengimo erdvė ir organizuotas kelių kanalų kabelis.

Sukurtas automobilių integravimui, bandymams ir pritaikytoms laidų programoms, agregatas gali būti pritaikytas naudojant skirtingas FAKRA kodavimo parinktis ir kabelių konfigūracijas.

Gaminio specifikacijos

Specifikacija	Detalės
Produkto tipas	Automobilių 4 kanalų RF koaksialinio kabelio mazgas
Jungtis A	Mini FAKRA Type B lizdas, 2x2
Jungtis B	FAKRA Jack ×4
Susisiekite su lytimi	Moteris į Moterį
Konfigūracija	4 kanalų išsiveržimas
Varža	50Ω
Dažnių diapazonas	DC iki 6 GHz
Kabelio tipas	RTK 031 bendraašis kabelis
Kabelio OD	Maždaug . 2.5 mm
Kabelio ilgis	1000 mm
Kabelio spalva	Juoda
Darbinė temperatūra	-40 laipsnių iki +105 laipsnio
Kodavimas	Kelių spalvų / mechaninio kodavimo parinktys
Poravimosi ciklai	Didesnis arba lygus 25
Montavimo tipas	Kabelio tvirtinimas
Pasirinktinės parinktys	Kabelio ilgis / FAKRA kodavimas / atšakos konfigūracija

Supaprastintas kelių{0}}kanalų RF valdymas

2x2 Mini FAKRA sąsaja sujungia keturis nepriklausomus bendraašius kanalus į vieną prijungimo tašką ir padeda supaprastinti kelių kanalų RF laidus sudėtingose automobilių elektroninėse sistemose. Kiekvienas FAKRA filialas lieka individualiai pasiekiamas, todėl signalus lengviau nukreipti į skirtingas antenas, ryšio įrenginius ar transporto priemonės modulius.

Atskirti FAKRA galai taip pat užtikrina aiškesnį kabelio atpažinimą montuojant, testuojant ir prižiūrint. Šis išdėstymas ypač naudingas kuriant prototipus, integruojant transporto priemonių elektroniką ir gaminant laidus, kai reikia organizuoti ir efektyviai aptarnauti kelis RF ryšius.

Taikymo scenarijai

Tipinės programos

Telematika ir kelių{0}}antenų sistemos

Sujungia kelis RF kelius korinio ryšio, GPS/GNSS, radijo ir kitoms antenos funkcijoms transporto priemonių telematikos sistemose.

Informacijos ir pramogų bei komunikacijos moduliai

Suteikia keturias nepriklausomas FAKRA jungtis tarp kompaktiškų transporto priemonių modulių ir atskirų RF įrenginių, kad būtų galima integruoti sistemą.

Automobilių bandymai ir prototipų kūrimas

Palaiko kelių{0}}kanalų prieigą prie signalo ECU kūrimo metu, transporto priemonės prototipų prijungimą ir laboratorinį patvirtinimą, todėl atskiras RF jungtis lengviau išbandyti ir valdyti.

Savybės

Produkto savybės

4 kanalų Breakout dizainas

Konvertuoja vieną Mini FAKRA B 2x2 sąsają į keturias atskiras FAKRA jungtis, kad kiekvienas bendraašis kanalas būtų nukreiptas atskirai.

Didelio{0}}tankio sąsaja

Sujungia keturias bendraašias jungtis viename kompaktiškame 2x2 korpuse, sumažinant automobilių elektroninių modulių jungties pėdsaką.

Ryšio valdymo kodavimas

Spalvų ir mechaninis kodavimas padeda atskirti atskiras FAKRA sąsajas ir sumažina nesutapimą montuojant ir atliekant techninę priežiūrą.

50Ω RF signalo vientisumas

Išlaiko 50 Ω varžą bendraašių signalų keliuose, kad būtų galima patikimai perduoti RF suderinamose automobilių elektroninėse sistemose.

Pagrindiniai privalumai

Kodėl verta rinktis „Premier“ kabelį

Automobilių RF surinkimo patirtis

„Premier Cable“ palaiko Mini FAKRA ir FAKRA kabelių surinkimo projektus, skirtus automobilių elektronikai, padedant klientams integruoti sudėtingas bendraašias jungtis į transporto priemonių sistemas.

Projektu{0}}pagrįstas tinkinimas

Jungčių deriniai, šakų ilgiai, kabelių specifikacijos ir identifikavimo metodai gali būti sukonfigūruoti pagal kliento brėžinius, pavyzdžius ar įrangos reikalavimus.

Prototipas į tūrinį tiekimą

Palaikymas pasiekiamas naudojant inžinerinius pavyzdžius ir{0}}mažų partijų patvirtinimą pakartotinai gaminant, todėl lengviau išlaikyti tą pačią surinkimo konfigūraciją kaip ir projektų mastu.

Kontroliuojamas surinkimas ir patikra

Gamybos metu tikrinamas jungčių sujungimas, kabelių vedimas ir baigti mazgai, kad būtų užtikrintas nuoseklus darbas ir patikimos jungtys tarp kelių atšakų{0}.

Dažnai užduodami klausimai

Produkto DUK

1 klausimas: ar keturi FAKRA filialai yra nepriklausomi kanalai?

Taip. Kiekviena FAKRA jungtis atitinka nepriklausomą koaksialinį kanalą iš Mini FAKRA 2x2 sąsajos.

2 klausimas: ar šis kabelis yra RF skirstytuvas?

Ne. Tai yra keturių-kanalų perjungimo mazgas ir nepaskirsto vieno RF signalo į keturis išėjimus.

3 klausimas: ar keturias FAKRA jungtis galima prijungti prie skirtingų transporto priemonės įrenginių?

Taip. Kiekviena atšaka gali būti nukreipta į suderinamą anteną, ryšio modulį ar kitą automobilių RF sąsają pagal sistemos dizainą.

4 klausimas: kaip turėčiau patvirtinti suderinamumą prieš užsakant?

Patikrinkite savo įrangos Mini FAKRA sąsają, FAKRA kodavimą, sujungimo jungtį ir kanalų priskyrimą. Patvirtinimui taip pat galima pateikti brėžinį arba jungties nuotrauką.

5 klausimas: ar šis kabelis tinka prototipų ir transporto priemonių bandymų projektams?

Taip. Pertraukimo konfigūracija suteikia patogią prieigą prie atskirų bendraašių kanalų, todėl tinka prototipų laidams, sistemų integravimui ir automobilių bandymų sąrankoms.

Individualaus kabelio surinkimo palaikymas

Sukurta pagal jūsų kelių{0}}kanalų sąsają

„Premier Cable“ gali sukonfigūruoti keturis FAKRA filialus, kad jie atitiktų konkrečias kanalų priskyrimus, sąsajas ir transporto priemonių laidų išdėstymus, taip suteikdami projektui{0}}paruoštą rinkinį kelių-kanalų automobilių RF integracijai.
