Rosenberger ir FAKRA automobilių koaksialinis kabelis
Ši vieno kanalo automobilių koaksialinių kabelių šeima suteikia sąsają tarp Rosenberger vieno prievado koaksialinės jungties ir standartinės FAKRA jungties.
Galimos keturios konfigūracijos, apimančios moteriškas ir vyriškas sąsajas abiejose jungties pusėse. Tai leidžia kabelio rinkiniui atitikti skirtingus sujungimo reikalavimus, nepridedant atskirų lyčių adapterių į koaksialinio ryšio kelią.
Sukurta automobilių aukšto dažnio signalų programoms, kabelių serija tinka transporto priemonių kameroms, antenų sistemoms, GPS ir navigacijos, informacijos ir pramogų, telematikos ir RF bandymo jungtims, kur Rosenberger sąsaja turi būti perkelta į FAKRA.
Gaminio specifikacijos
| Specifikacija | Detalės |
|---|---|
| FAKRA varža | 50 Ohm |
| FAKRA dažnių diapazonas | DC iki 6 GHz |
| Kabelio ilgis | Pritaikoma |
| Kodavimas | Specifinis projektas |
| Signalo tipas | Automobilių RF / bendraašis |
| Produkto tipas | Automobilių koaksialinio adapterio kabelis |
| Sąsaja | Rosenberger Single Port į FAKRA |
| Konfigūracijos | Moteris-Moteris / Moteris-Vyras / Vyras-Moteris / Vyras-Vyras |
Galimos konfigūracijos

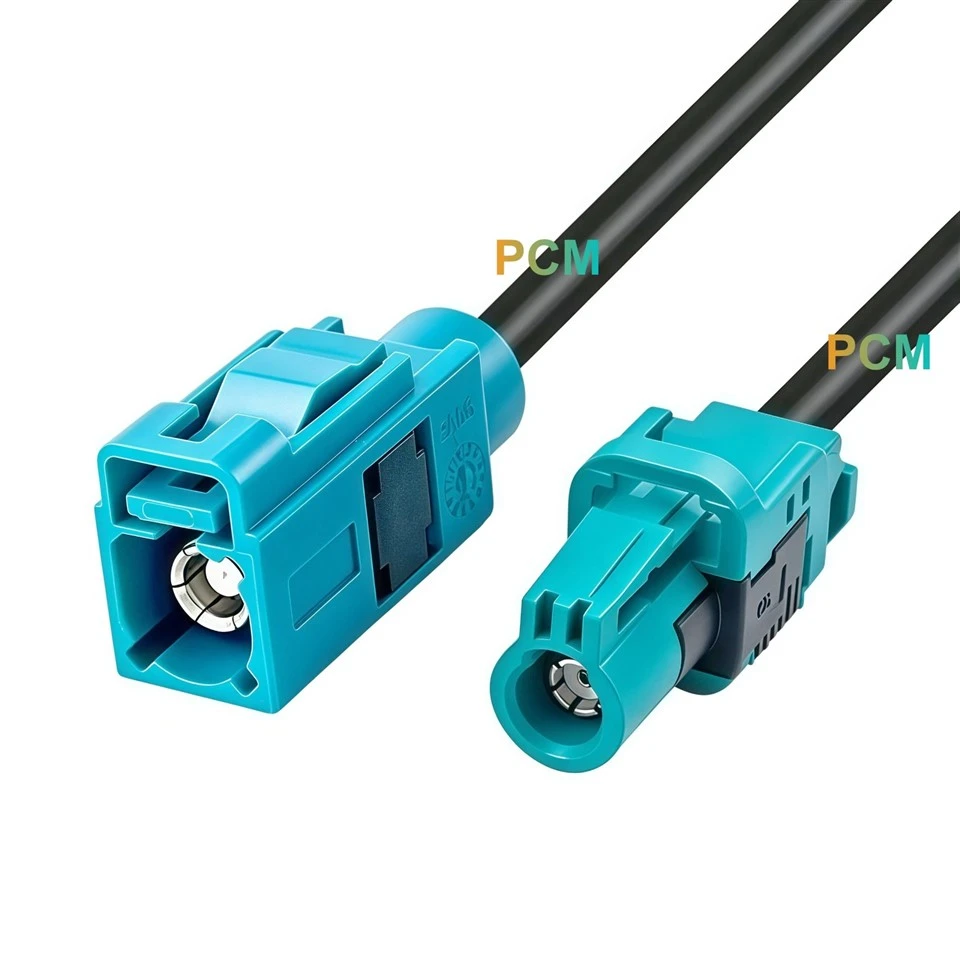

Rosenberger Female į FAKRA Female Kabelis
Dvigubos moteriškos sąsajos jungtis
Sujungia Rosenberger moterišką sąsają su FAKRA moteriška jungtimi, skirta naudoti, kai abu sujungimo įtaisai arba tarpiniai laidai užtikrina atitinkamas išorines jungtis.
Konfigūracija suteikia tiesioginį vieno kanalo koaksialinį perėjimą, išlaikant abi kabelio pusės sąsajas.

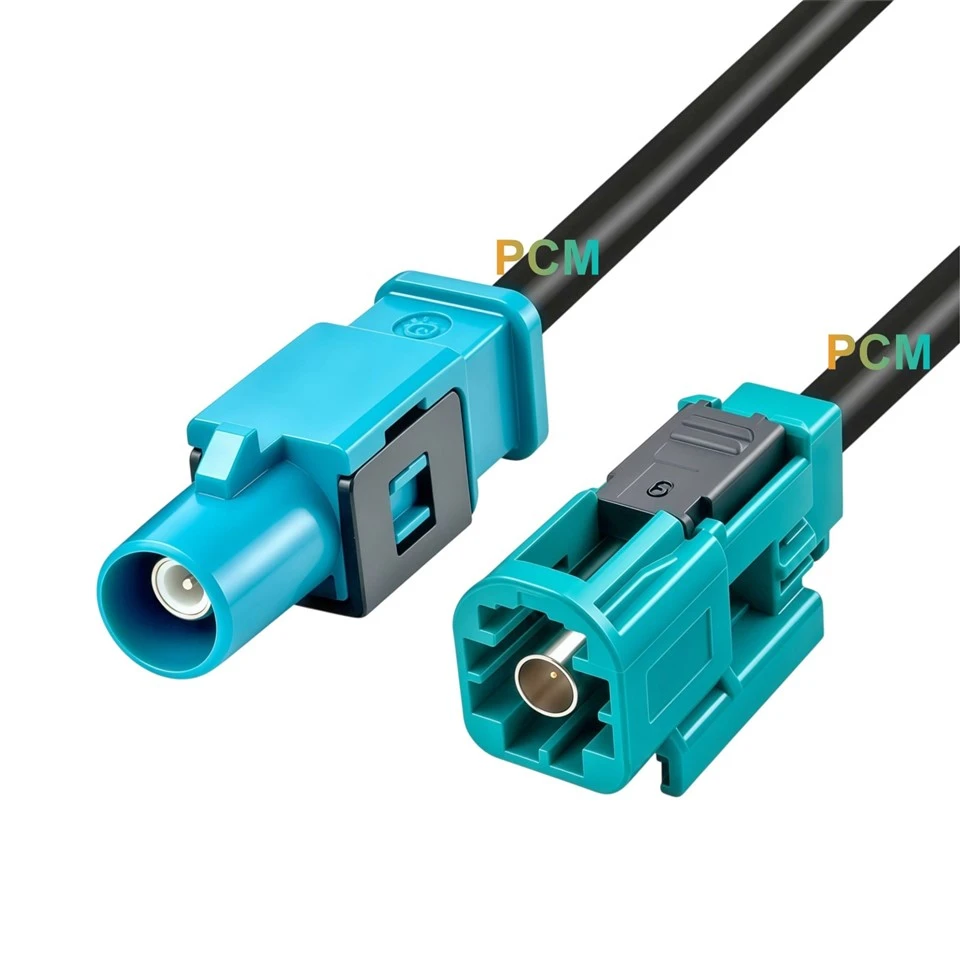

Rosenberger moteriškas FAKRA vyriškas kabelis
FAKRA vyriškos sąsajos pritaikymas
Perkelia Rosenberger moterišką sąsają į FAKRA vyrišką jungtį, suteikdama reikiamą suderinamų FAKRA moteriškų prievadų arba transporto priemonės diržų sujungimo kryptį.
Ši versija naudinga, kai du prijungti įrenginiai naudoja skirtingas bendraašių jungčių šeimas ir priešingas sąsajas.
Kabelis „Rosenberger“ vyriškis – FAKRA moteriškas
FAKRA moteriškos įrangos jungtis
Sujungia Rosenberger vyrišką jungtį su FAKRA moteriška sąsaja, suteikdama alternatyvią kamerų, RF modulių, transporto priemonės laidų ar bandymo įrangos sujungimo tvarką.
Integruotas sąsajos perėjimas neleidžia pridėti atskiro lyties keitimo adapterio tarp dviejų jungčių sistemų.
Kabelis „Rosenberger Male“ – „FAKRA Male“.
Dvigubas vyriškos sąsajos pritaikymas
Suteikia išorines sąsajas abiejose jungties pusėse sistemose, kuriose Rosenberger pusės įrangai ir FAKRA pusės įrangai reikia atitinkamų moteriškų poravimosi jungčių.
Tai užbaigia keturis lyčių derinius, prieinamus toje pačioje vieno kanalo bendraašių kabelių šeimoje.
Tipinės programos
Produkto savybės
Keturi lyčių deriniai
Moteris-moteriška, moteriška-vyriška, vyriška-moteriška ir vyriška-vyriška versija leidžia tai pačiai kabelių šeimai pritaikyti skirtingas kamerų, modulių, antenų, transporto priemonių diržų ir bandymo įrangos sąsajas.
Vieno kanalo koaksialinė architektūra
Kiekvienas kabelis turi vieną skirtą koaksialinį signalo kelią, todėl jis tinka automobiliams skirtoms RF ir vaizdo jungtims taškas į tašką be sudėtingų kelių kanalų pertraukimo laidų.
Nukreipkite Rosenbergerį į FAKRA perėjimą
Dvi skirtingos automobilių koaksialinės sąsajos yra integruotos į vieną kompaktišką kabelių rinkinį, todėl nereikia sujungti atskiro adapterio su papildomu ilginamuoju kabeliu.
Koduota automobilių sąsaja
FAKRA naudoja skirtingą mechaninį ir spalvų kodavimą, kad nustatytų suderinamas sąsajas ir išvengtų nesutapimo. „Rosenberger“ savo FAKRA sistemoje nurodo 13 mechaninių / spalvų kodų ir neutralų kodavimą.
PAGRINDINIAI PRIVALUMAI
Suderinkite skirtingos įrangos sąsajas
Keturių jungčių deriniai supaprastina laido pasirinkimą, suderinant esamus įrangos prievadus, o ne keičiant transporto priemonės arba modulio jungtį.
Sumažinkite tarpinių RF adapterių skaičių
Sąsajos konvertavimo integravimas į vieną laido mazgą sumažina papildomų inline jungčių skaičių, o bendraašio signalo kelias tampa fiziškai paprastesnis.
Lengvesnis prototipo ir modifikavimo integravimas
Skirtingos suderinimo konfigūracijos palaiko kameros, antenos, telematikos ir informacinės pramogų sąsajas transporto priemonės kūrimo, modifikavimo ar laboratorijos patvirtinimo metu.
Lanksti transporto priemonei būdinga konfigūracija
Kabelio ilgį, FAKRA kodavimą, jungties lytį ir laidų konfigūraciją galima pasirinkti pagal faktinį transporto priemonės modulį ir sujungimo įrangą.
Prisijungimo ir užsakymo pastabos
Automobilių koaksialinės jungtys turėtų būti parenkamos pagaljungčių serija, lytis, kodavimas, poravimosi sąsaja ir tikslinė įranga, ne vien pagal korpuso spalvą.
Prieš užsakydami patvirtinkite:
- Kabelio tipas
- Ženklinimo reikalavimai
- Reikalingas kabelio ilgis
- Reikalingas FAKRA kodavimas
- Informacija apie sujungimo jungtį
- FAKRA pusės lytis: vyras / moteris
- Rosenberger pusės lytis: vyras / moteris
- Tikslinė kamera, antena, ECU arba RF modulis
- Rosenberger jungties serija ir dalies numeris
Svarbu:FAKRA galima įsigyti su keliais mechaniniais ir spalvų kodais, skirtais išvengti nesutapimo, todėl prieš gaminant reikia patvirtinti reikiamą kodą.
Produkto DUK
Q1. Kokios jungčių konfigūracijos galimos?
A1.Galimos keturios konfigūracijos: Rosenberger patelė – FAKRA patelė, Rosenberger patelė – FAKRA patinas, Rosenberger patinas – FAKRA patinas ir Rosenberger patinas FAKRA patinas.
Q2. Ar FAKRA yra 50 omų automobilinė jungtis?
A2.Taip. Rosenberger nurodo savo FAKRA sistemą, kurios vardinė varža yra 50 omų ir dažnių diapazonas iki 6 GHz, priklausomai nuo kabelio, jungties, surinkimo ir bandymo sąlygų.
Q3. Ar šis laidas gali būti naudojamas automobilių kameroms?
A3.Taip, kai jungtis ir elektros reikalavimai atitinka tikslinę sistemą. FAKRA plačiai naudojama automobilių kamerų ir jutiklių programoms, įskaitant priekinę, galinę ir erdvinio vaizdo kamerų architektūras.
4 klausimas. Ar galiu pasirinkti kitą FAKRA kodavimą?
A4.Taip. Reikalingas FAKRA kodavimas turėtų būti parinktas pagal poravimosi sąsają. Prieš gaminant reikia patvirtinti jungties kodavimą, korpuso konfigūraciją ir kabelio konstrukciją.
Q5. Ar kabelio ilgio ir jungties derinį galima pritaikyti?
A5.Taip. Kabelio ilgį, jungties lytį, FAKRA kodavimą, kabelio tipą, ženklinimą ir kitus surinkimo reikalavimus galima pritaikyti pagal tikslinę transporto priemonės ar įrangos sąsają.
