Dviejų-prievadų USB ir HDMI skydelio tvirtinimo adapteriai, skirti erdvei-Ribotos valdymo spintos ir HMI skydeliai
Dviejų{0}}prievadų skydelio tvirtinimo adapteriai sujungia dvi sąsajas-USB-A, USB-C arba HDMI-į vieną kompaktišką modulį. Vienas iškirpimas vietoj dviejų. Mažiau apdirbimo, švaresnis išdėstymas, greitesnis surinkimas. Šiame vadove aprašomi penki dažniausiai naudojami deriniai, kaip juos nurodyti ir ką patvirtinti prieš užsakant.
- Dviejų{0}}prievadų skydelio tvirtinimo adapteriai sujungia dvi sąsajas į vieną modulį, todėl reikia tik vienos plokštės išpjovos, o ne dviejų.
- Pašalina tarpą, kurio paprastai reikia tarp dviejų atskirų vieno{0}}prievado išpjovų, atkuriant naudojamą skydelio plotą.
- Penki įprasti deriniai: dvigubas USB-A, dvigubas USB-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C.
- Tinka valdymo spintelėms, HMI plokštėms, pramoniniams kompiuteriams, kioskams ir OEM įrangai su ribotu priekinio skydelio plotu.
- Norėdami pateikti citatą, pateikite: prievado derinį, skydelio išpjovos matmenis, skydelio storį, kabelio ilgį ir USB/HDMI versiją.
Apibrėžimas:Dviejų -prievadų skydelio tvirtinimo adapteris yra vienas modulis, kuriame dvi išorinės sąsajos (USB, USB-C arba HDMI) sujungiamos į vieną skydelyje-montuojamą korpusą, todėl inžinieriai gali numatyti du prijungimo taškus per vieną išpjovą valdymo spintoje arba įrangos skydelyje.
📋 Turinys
Problema: priekinio skydelio vieta yra nustatyta, sąsajos poreikiai nėra
Valdymo spintelės ir HMI skydeliai turi fiksuotą priekinio skydelio plotą. Įdėjus ekraną, mygtukus, avarinį stabdymą, indikatoriaus lemputes ir kabelių riebokšlius, likusi erdvė išoriniams aptarnavimo prievadams dažnai apsiriboja maža juostele arba kampu.
Tuo tarpu šiuolaikinei pramoninei įrangai vis dažniau reikia kelių išorinių sąsajų toje pačioje aptarnavimo srityje. Konfigūruojant HMI sistemai gali prireikti HDMI išoriniam monitoriui ir USB klaviatūrai. Valdymo spintelei gali prireikti USB-A seniems priežiūros įrankiams ir USB-C naujesniems nešiojamiesiems kompiuteriams. Bandymo prietaisui gali prireikti dviejų USB prievadų, kad vienu metu būtų registruojami duomenys ir atnaujinama programinė įranga.
Kai kiekviena sąsaja naudoja atskirą-prievado adapterį, gaunami keli išpjovimai, kelios montavimo pozicijos ir perpildytas skydelio išdėstymas. Partijomis gaminamos įrangos atveju tai taip pat padidina apdirbimo, surinkimo ir kokybės kontrolės išlaidas.

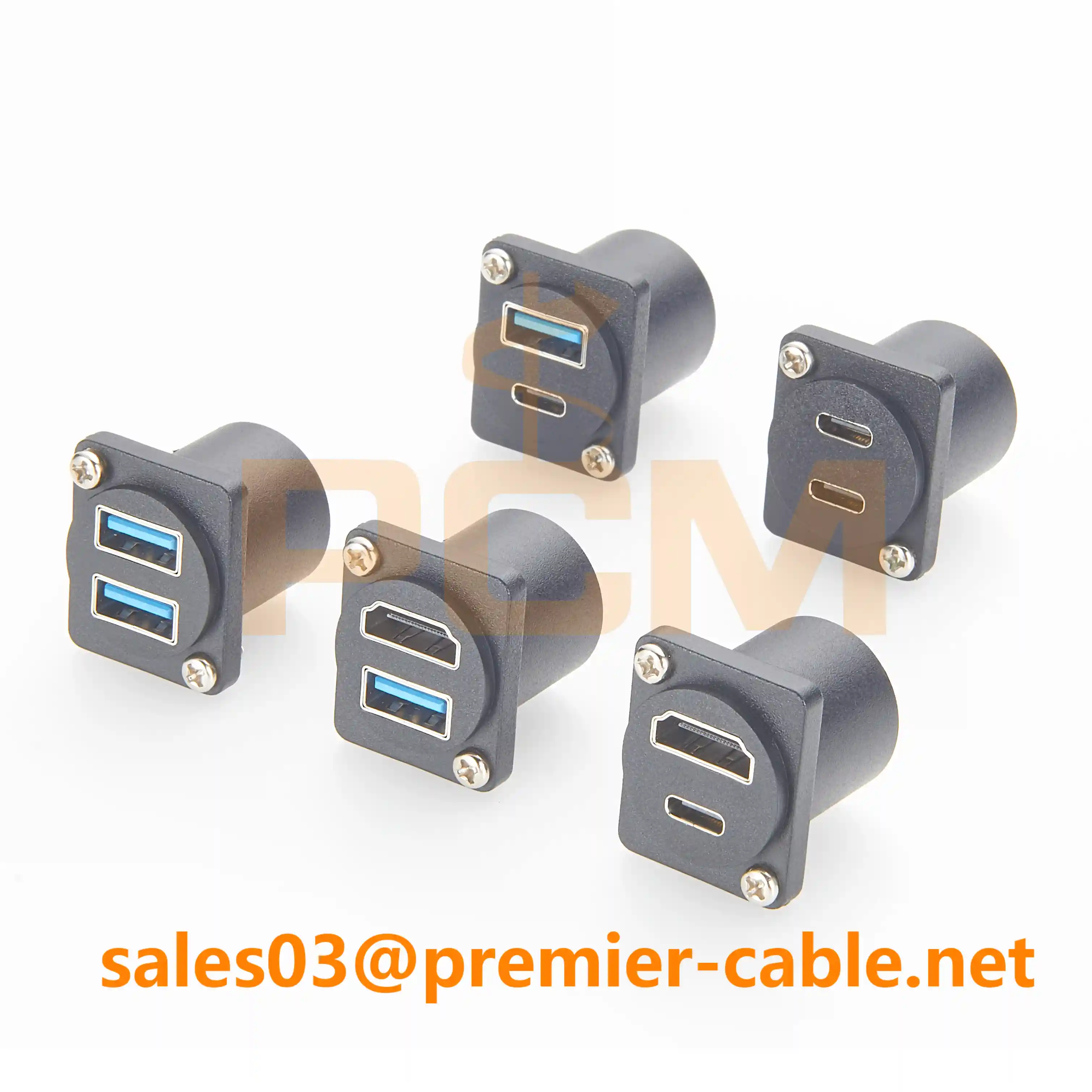

USB ir HDMI skydelio tvirtinimo adapterių kolekcija
Dviejų{0}}prievadų derinio parinktys
Visas valdymo spintų gaminių asortimentas
Vieno-prievado ir dviejų-prievadų: kokie pokyčiai praktiškai
Vietos taupymas yra ne tik pats išpjovimas. Minimalus tarpas tarp dviejų gretimų išpjovų, -reikalingas skydelio tvirtumui palaikyti-, visiškai pašalinamas naudojant dvigubą-prievadų modulį.
| Prekė | Du vieno{0}}prievado adapteriai | Vienas dviejų{0}}prievadų adapteris |
|---|---|---|
| Reikalingos plokštės išpjovos | 2 atskiros angos | 1 kombinuota anga |
| Visas naudojamas skydo plotas | Didesnis (įskaitant tarpą{0}}išpjovą) | Mažesnis (pašalintas tarpas) |
| Varžtų padėtys | 4 (2 vienam adapteriui) | 2 |
| Vidiniai laidai | 2 atskiros uodegos | 1 arba 2 uodegos iš vieno modulio |
| Surinkimo žingsniai | Sumontuokite, sulygiuokite, pritvirtinkite × 2 | Sumontuokite, sulygiuokite, pritvirtinkite × 1 |
| Skydelio išvaizda | Dvi atskiros angos | Viena švari integruota anga |
Penki bendri dviejų{0}}prievadų deriniai
Du USB{0}}A
Du USB{0}}A prievadai viename skydelio modulyje. Tinka įrangai, kuri naudoja senus USB periferinius įrenginius: USB atmintinės, klaviatūros, pelės, brūkšninių kodų skaitytuvai, priežiūros nešiojamieji kompiuteriai. USB versijos parinktys: USB 2.0 arba USB 3.0. Daugeliui pramoninės priežiūros užduočių (programinės įrangos įkėlimas, žurnalo atsisiuntimas) pakanka USB 2.0. USB 3.0 pirmenybė teikiama, kai reguliariai perduodami dideli duomenų failai.
Dvi USB{0}}C
Du USB{0}}C prievadai viename modulyje. Tinka naujesnio dizaino įrangai, naudojant -C tipą duomenų perdavimui, įkrovimui arba abiem.
⚠️Svarbu:USB-C yra jungties formos veiksnys, o ne vienas protokolas. Prieš užsakydami patvirtinkite, ar kiekvienas prievadas turi palaikyti tik duomenis, duomenis + įkrovimą ar duomenis + vaizdo įrašą (Alt režimas). Ne visi USB{5}}C skydelio adapteriai palaiko visas funkcijas.
Dvigubas USB{0}}A skydelio tvirtinimo adapteris
Dvigubas USB{0}}C skydelio tvirtinimo adapteris
USB-A + USB-C skydelio tvirtinimo adapteris
USB-A + USB-C
Vienas USB-A ir vienas USB-C viename modulyje. Praktiškas pereinamojo-laikotarpio derinys įrangai, kuri turi aptarnauti ir senus USB-A įrenginius, ir naujesnius -C tipo įrenginius. Šiuo metu tai yra labiausiai paplitęs OĮG įrangos gamintojų prašymas, nes jis apima ir esamus priežiūros įrankius, ir naujesnius nešiojamuosius kompiuterius, nereikalaujant, kad naudotojai nešiotis adapterių.
HDMI + USB-A
Vienas HDMI ir vienas USB{0}}A viename modulyje. Tinka HMI plokštėms, įterptiesiems kompiuteriams ir valdymo sistemoms, kurioms reikalinga ekrano išvestis + periferinė prieiga iš priekinio skydelio. Nurodydami patvirtinkite HDMI versiją (1.4 1080p, 2.0 4K @ 60 Hz) ir ar reikalingas aktyvus kabelis ilgesniam galinio kabelio veikimui.
HDMI + USB-C
Vienas HDMI ir vienas USB{0}}C viename modulyje. Tinka naujesnėms kompaktiškoms sistemoms, kur operatoriui reikia ir išorinio ekrano, ir -C tipo duomenų arba įkrovimo prieigos iš vienos aptarnavimo skydelio srities.
HDMI + USB-A skydelio tvirtinimo adapteris
HDMI + USB-C skydelio tvirtinimo adapteris
Mechaninės specifikacijos, kurias reikia patvirtinti prieš užsakant
Dviejų{0}}prievadų adapteriams reikia kruopštesnio matmenų tikrinimo nei vieno{1}}prievado versijų, nes skydelio išpjova yra didesnė, o galinis tarpas yra svarbesnis.
Turite{0}}patvirtinti elementus
- Uosto derinys.Kurios dvi sąsajos reikalingos?
- Skydo išpjovos matmenys.Stačiakampio angos dydis metalinėje plokštėje.
- Plokštės storio diapazonas.Patvirtinkite, ar adapteris palaiko tikrąjį korpuso storį; storesnėms plokštėms gali reikėti išplėstinių{0}}sriegių variantų.
- Galinio kabelio ilgis ir kryptis.Kiek vietos yra už skydelio? Ar kabelis turi išeiti tiesiai, 90 laipsnių ar tam tikru kampu?
- USB / HDMI versija.Tai lemia vidinių laidų ir jungties specifikaciją.
Tinka{0}}patvirtinti elementus{1}} (skirtiems projektams)
| Parametras | Ką nurodyti |
|---|---|
| Atstumas tarp varžtų skylių | Atstumas nuo centro-iki-centro |
| Priekinio flanšo matmenys | Bendra matoma sritis skydelio priekyje |
| Būsto medžiaga | Cinko lydinys, aliuminis arba plastikas |
| Ekranavimo reikalavimas | Visiškai metalinis ekranas, skirtas EMS{0}}jautriai aplinkai |
| IP reitingas | IP20 standartas; IP65/IP67 dulkių ar purslų poveikiui |
| Galinės jungties lytis | Moteris-į-moterį praeina- arba kabelio uodega |
📩 Patarimas OĮG projektams
Pateikti plokštės brėžinį su vidiniais tarpo matmenimis yra greičiausias būdas patvirtinti tinkamumą. Tai pašalina pirmyn-ir-atgal nuokrypius ir galinio kabelio nukreipimą.
Dažnai užduodami klausimai
Ar dviejų prievadų{0}}dviejų prievadų adapteryje kabeliai gali būti skirtingo ilgio?
Taip. Pasirinktinės versijos gali turėti skirtingą kiekvieno prievado galinio kabelio ilgį. Tai įprasta, kai du vidiniai sujungimo taškai yra skirtingu atstumu už skydo.
Kokį skydelio storį paprastai palaiko dviejų{0}}prievadų adapteriai?
Dauguma standartinių versijų palaiko įprastus pramoninių plokščių ir korpusų storius. Storesniems korpusams galimi pailginto-sriegio arba spaustuko-tvirtinimo variantai. Patvirtinkite tiekėją, jei plokštės storis nepatenka į standartinį diapazoną.
Ar yra dviejų{0}}prievadų adapterių, kurių IP65 įvertinimas?
Standartinės versijos paprastai yra IP20 (vidaus, be purslų). IP65/IP67 versijos su tarpikliais ir sandariais dangteliais yra skirtos plauti-ar lauke, tačiau jos turi būti nurodytos pasiūlymo etape.
Ar skydelio adapteryje esantis USB{0}}C palaiko įkrovimą ir vaizdo įrašą?
Nebūtinai. USB-C yra jungties formos veiksnys. Ar konkretus skydelio adapteris palaiko tik duomenis, duomenis + įkrovimą ar duomenis + vaizdo įrašą (Alt režimas), priklauso nuo vidinių laidų. Prieš užsakydami visada patvirtinkite reikiamą funkciją.
Kas nutinka HDMI signalo kokybei ilgesnio galinio kabelio veikimo?
Didesnės skiriamosios gebos HDMI atveju pasyvieji kabeliai turi praktinę ilgio ribą, kurią viršijus signalas gali pablogėti. Jei galinio kabelio eiga ilga, pasitarkite su tiekėju, ar reikalingas aktyvus kabelis arba signalo kondicionierius.
Reikia tinkinto dvigubo{0}}prievado skydelio tvirtinimo adapterio?
Atsiųsk mums savoprievadų derinys, skydelio išpjovos dydis, skydelio storis, galinio laido ilgis ir USB/HDMI versija. Patvirtinsime tinkamumą ir grąžinsime piešinį.
- Galimi standartiniai deriniai (dvigubas USB-A, dvigubas USB-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C).
- Galimas pasirinktinis kabelio ilgis, korpuso medžiaga ir prievadų išdėstymas OEM projektams.
- Nežinote, kuris derinys tinka? Aprašykite savo skydelio išdėstymą ir mes rekomenduosime.
Šaltinio dviejų{0}}prievadų USB ir HDMI skydelio tvirtinimo adapteriai
Premier kabelisgamina dviejų{0}}prievadų USB-A, USB-C ir HDMI skydelio tvirtinimo adapterius, skirtus valdymo spintelėms, HMI plokštėms, pramoniniams kompiuteriams, kioskams ir OEM įrangai. Galimos standartinės ir individualios konfigūracijos. Susisiekite su mūsų inžinierių komanda dėl techninės pagalbos arba pasiūlymo.
