Kada naudoti HSD ir kitas automobilių sąsajas
Išsamus{0}}didelės spartos duomenų ryšio vadovas (su skydo tvirtinimo sprendimais)
Šiuolaikinėms transporto priemonėms labai svarbu pasirinkti tarp HSD, FAKRA, Mini{0}}FAKRA ir MATEnet. Bet kaip padaryti, kad šios sąsajos būtų prieinamos uždarame korpuse? Šis vadovas atsako į abu klausimus.
📋 Turinys
🚗 Įvadas: tinkamos sąsajos pasirinkimas yra tik pusė problemos
Transporto priemonėms ir pramoninėms sistemoms tobulėjant link didelės-sparios, duomenimis-pagrįstos architektūros, inžinieriai dirba su keliais sąsajos standartais:
- Kameros duomenys(LVDS)
- RF signalai(antena, GPS)
- Ethernet stuburas
- Ekrano sistemos
Tinkamos sąsajos pasirinkimas-HSD, FAKRA, Mini{0}}FAKRA arba MATEnet-yra kritiška.
👉 Tačiau realiame{0}}pasaulio dizaine greitai iškyla kitas iššūkis:Kaip padaryti, kad šios sąsajos būtų prieinamos, tinkamos naudoti ir patikimos sandariame korpuse? Šis straipsnis atsako į abu klausimus.
🔍 Automobilių didelės spartos{0}} sąsajų apžvalga
Konkrečių automobilių jungiamųjų sąsajų funkcijų supratimas (visi toliau nurodyti kabeliai yra sandėlyje{0}} ir juos galima užsakyti dideliais kiekiais):
HSD (didelės spartos{0}}duomenys)
- Taikymas:LVDS kamera, ekranas
- Pralaidumas:Iki 6 GHz
- Privalumas:Puikus ekranavimas
FAKRA
- Taikymas:RF signalai (GPS, radijas)
- Privalumas:Tvirtas,{0}}spalvotas
- Apribojimas:Neskirta didelės spartos{0}}LVDS
Mini-FAKRA (HFM)
- Taikymas:Didelio{0}}tankio RF (ADAS)
- Privalumas:Kompaktiškas, daug{0}}prievadų
- Apribojimas:RF-fokusuotas

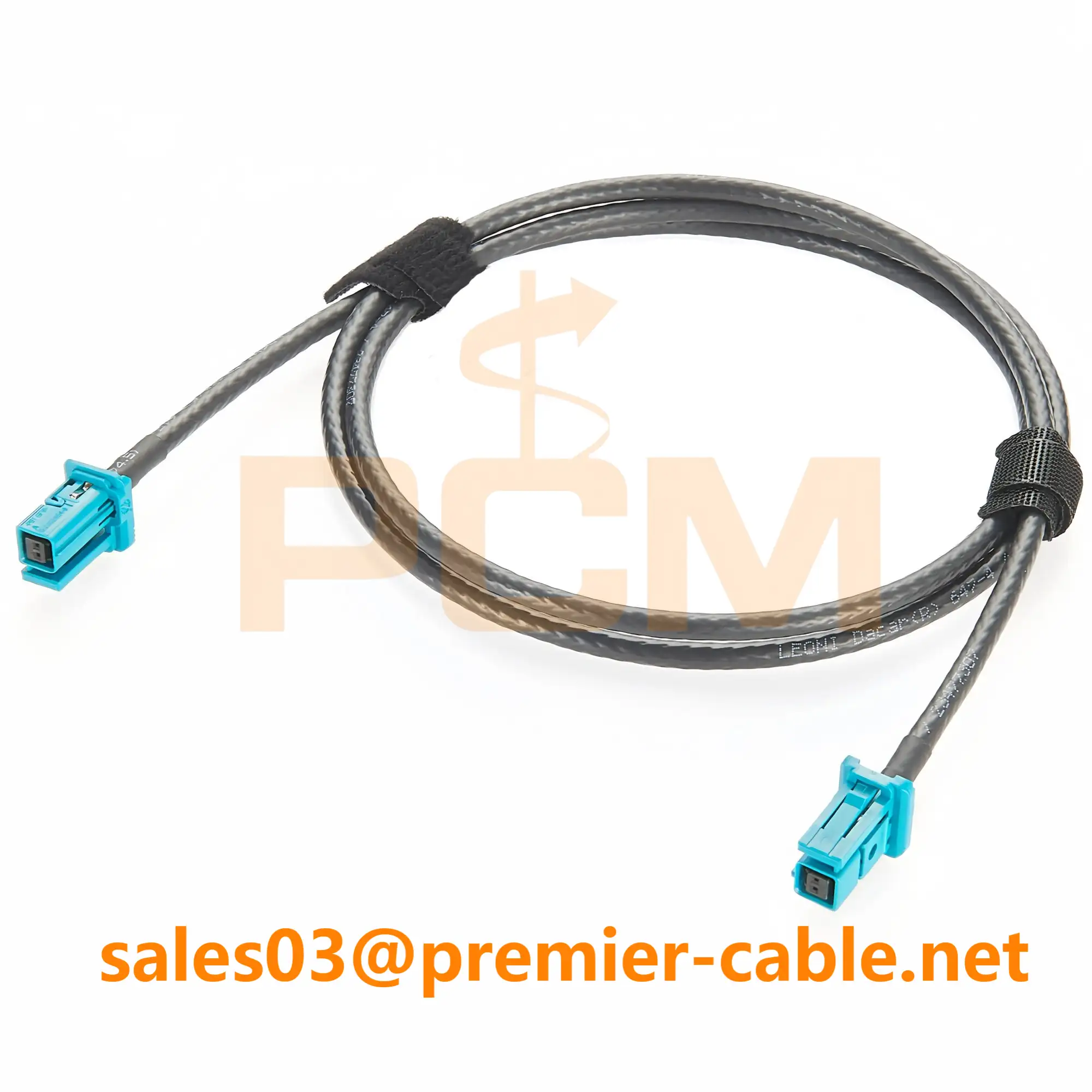

MATEnet
- Taikymas:Automatinis eterneto stuburas
- Privalumas:Keičiamo dydžio, patikimas-ateičiai
- Apribojimas:Didesnis sudėtingumas
⚖️ Kada turėtumėte naudoti HSD?
Kaip apibūdino pramonės lyderiai, tokie kaip Rosenberger, Amphenol, TE Connectivity irPremier kabelis, HSD (didelės spartos{0}}duomenų) jungtys yra optimizuotos, visiškai ekranuotos sujungimo sistemos, sukurtos didelės-sparios skaitmeninių duomenų perdavimui iki 6 GHz (palaikoma iki 6 Gbps).
Jie veikia kaip„nervų“ sistematransporto priemonėse, prijungiant jutiklius, kameras ir ekrano blokus naudojant tokius protokolus kaip LVDS, USB ir Ethernet. HSD kabelių rinkiniai yra specialiai sukurti taip, kad atitiktų didėjančius šių programų pralaidumo poreikius.
HSD yra geriausias pasirinkimas, kai:
- Perduodate didelės spartos{0}}vaizdo ar jutiklio duomenis
- Jūsų sistema pagrįsta LVDS architektūra
- Jums reikalingas tvirtas ekranavimas, žemas EMI ir stabilus diferencialinis signalas
👉 Įprasti naudojimo atvejai:
- Informacinės pramoginės ir telematikos sistemos
- ADAS (Advanced Driver{0}}Assistance Systems) kameros
- Transporto priemonių ekranai-
- Pramoninės mašinos vizija
⚠️ Tikra inžinerijos kliūtis: nėra montavimo prie skydo parinkties
Nepaisant pranašumų, HSD turi esminį apribojimą:Jis skirtas vidiniam PCB prijungimui,{0}}o ne išorinei prieigai.Tai sukelia keletą praktinių problemų:
❌ Nėra išorinės sąsajos
Negalite lengvai išplėsti HSD iki korpuso išorės.
❌ Sunki priežiūra
Norint atlikti techninę priežiūrą, reikia atidaryti korpusą ir pasiekti vidinę PCB, todėl pailgėja prastovos laikas.
❌ PCB patikimumo rizika
Pasikartojantys sujungimo ciklai įtempia litavimo jungtis ir padidina gedimų dažnį.
🛠️ Sprendimas: HSD plokštės tvirtinimo prailginimo kabelis
Siekdama pašalinti šią ilgalaikę{0}} spragą, „Premier Cable“ pristato aHSD skydelio tvirtinimo vyris-į-moteris ilginamasis kabelis.
📸 Naujų gaminių vitrina
⚙️ Pagrindinės specifikacijos
| Komponentas | Detalė |
|---|---|
| 1 jungtis (panelio tvirtinimas) | HSD kištukas, Z-kodas, RosenbergerD4S10A-1D5A5-Z(Reikia Ø 16 mm išpjovos) |
| 2 jungtis (vidinė) | HSD Jack (moteris), Z-Code, RosenbergerD4K10A-1D5A5-Z(Prisijungia prie vidinio PCB išorinio prievado) |
| Kabelio spec | Leoni HSD LVDS kabelisDacar 535 |
| Pralaidumas | Iki 6 GHz / 6 Gbps |
💡 Ką įgalina šis sprendimas
Šis kabelis paverčia tradicinę HSD sąranką:
Pagrindiniai privalumai
✅ 1. Išorinis prieinamumas
- Standartinis skydo tvirtinimas (Ø16 mm išpjova)
- Švari, profesionali sąsaja
✅ 2. Geresnis aptarnavimas
- Nereikia atidaryti korpuso
- Greitesnė diagnostika ir pakeitimas
✅ 3. Apsaugo PCB vientisumą
- Perkelia mechaninį įtempimą kabeliui
- Prailgina sistemos tarnavimo laiką
✅ 4. Perprojektuoti nereikia
- Prijunkite{0}}ir paleiskite{1}} esamas HSD sistemas
🔧 Įprasti taikymo scenarijai
Šis sprendimas ypač vertingas:
🚀 Išvada: nuo sąsajos pasirinkimo iki sistemos optimizavimo
Svarbu pasirinkti tarp HSD, FAKRA, Mini{0}}FAKRA ir MATEnet. Tačiau tikrasis konkurencinis pranašumas kyla iš:Geresnis prieinamumas, lengvesnė priežiūra ir didesnis sistemos patikimumas.
HSD išlieka geriausiu sprendimu didelės{0}}duomenims perduoti-, o su tinkamu skydelio tvirtinimo plėtiniu jis tampa dar galingesnis.
Šaltinis automobilių didelės spartos{0}}duomenų kabeliai
Premier kabelisgamina aukštos{0}}kokybės automobilių ryšio sprendimus, įskaitant mūsų naujusHSD plokštės tvirtinimo prailginimo kabelis. Visos paminėtos prekės yra sandėlyje ir jas galima pritaikyti OEM. Susisiekite su mūsų inžinierių komanda šiandien ir aptarkite pasirinktinius ilgius arba paprašykite nemokamo pavyzdžio.
